Wasserstandsmessung



Ploblematiken und Lösungen

Wasserstandsmessung ist ein komplexes, schwieriges sowie auch interessantes Thema.
Aus jahrelanger eigener Erfahrung kann ich folgende Erkenntnisse berichten, über die verschiedenen Verfahren:

---

Wasserstandsmessung mit Schwimmerschalter:

- Schalter relativ teuer, aber zuverlässig
- bei Dreckablagerungen neigen sie zum Hängenbleiben
- nach ca. 3 Jahren versagen sie zunehmend
- viel Verdrahtungsaufwand bei mehreren Schaltern

---

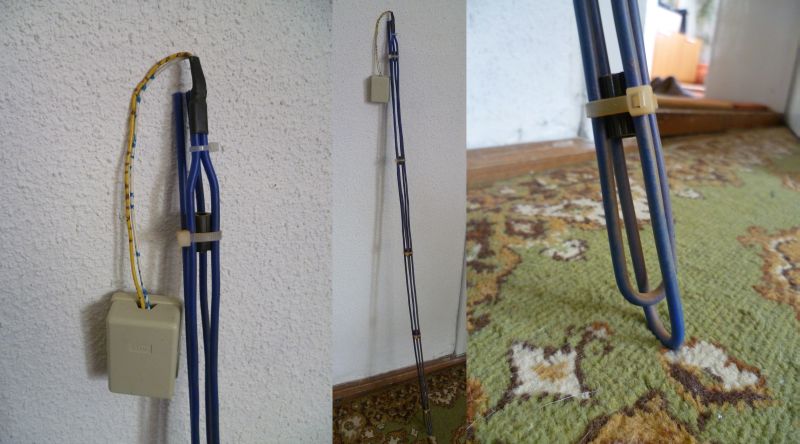

Kapazitiv:

- hochgenaue Erfassung
- neigt extrem zum Driften, war für mich unbrauchbar
- einfache Elektronik
- einfach selber herzustellen
Schema:

---

Ultraschallsensor:


- extrem günstig (ebay-Suche: Ultrasonic Distance Sensor HC-SR04)
- sehr genau
- von mir noch nicht getestet
- braucht Mikrocontroller zum Auswerten

---

Elektroden:


- zur Vermeidung von Elektrolyse nur gepulster Betrieb
- robust, langlebig und einfach zu realisieren
Schema:

Wichtig ist noch, auf der geschalteten Seite KEINE Abblockkondensatoren zu verwenden, auf der PIC-Seite dagegen schon!
Das Schema ist natürlich falsch! Die erste Elektrode muss natürlich an GND (=Erde), nur so fliesst nicht dauernd ein Strom.
Die Firmware des PIC ist denkbar einfach, und kann einfach an die gegebenen Umstände angepasst werden:
CMCON = 7           'Digital I/O
TRISA = -1          'Input
TRISB = 0           'Output
PORTB = %00000001   'Transistor ausschalten
While 1             'Endlosschlaufe
  PORTB.0 = 0       'Transistor einschalten
  Delay_us(1000)    '1000us warten
  PORTB.7 = PORTA.1 'Ausgang dem entsprechenden Eingang
  PORTB.6 = PORTA.0
  PORTB.0 = 1       'Transistor ausschalten
Delay_ms(999)       '999ms warten
Wend
End.
