Die verschiedenen TTL-RS232-Module und ihre Eigenheiten:

(Für grosse Ansicht, rechtsklick auf das entsprechende Bild und "Bild in neuem Tab öffnen" oder "Grafik anzeigen" wählen)

---

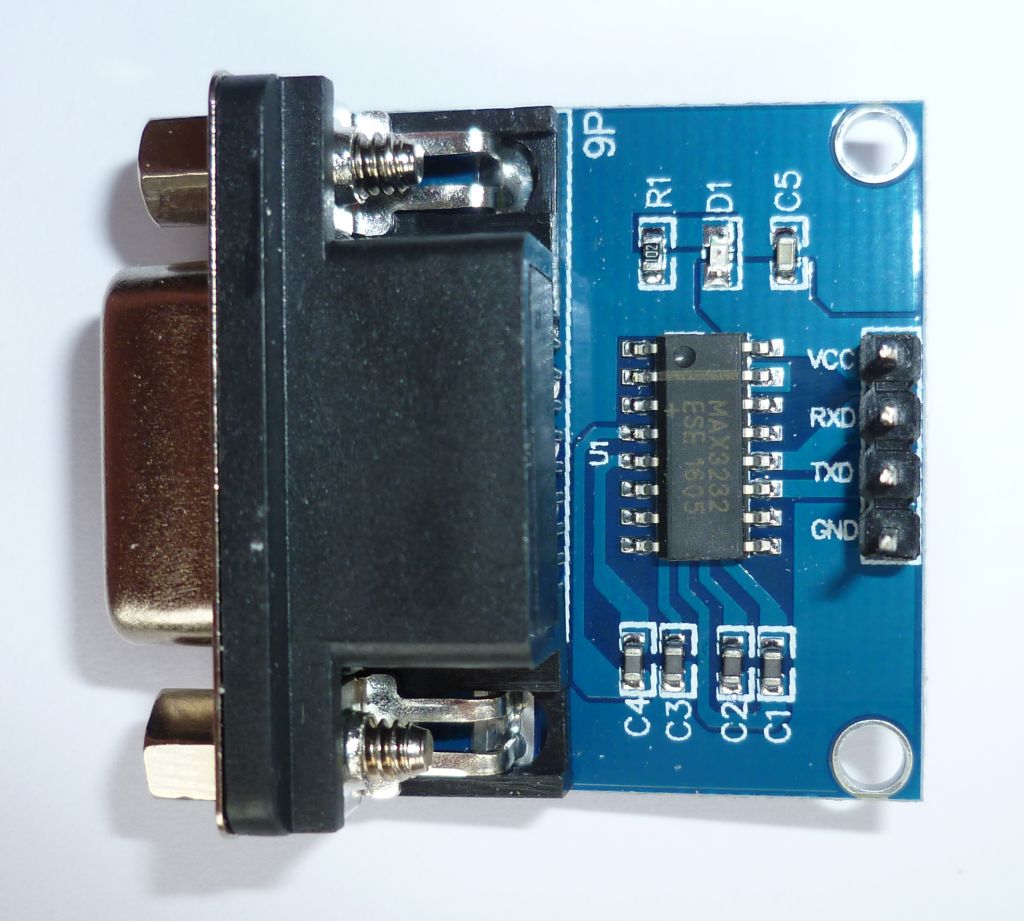

Eigenschaften: - MAX3232ESE - nur RxD und TxD beschaltet - nur Power LED vorhanden - D-SUB ist weiblich - 3.3V...5V-Versorgung

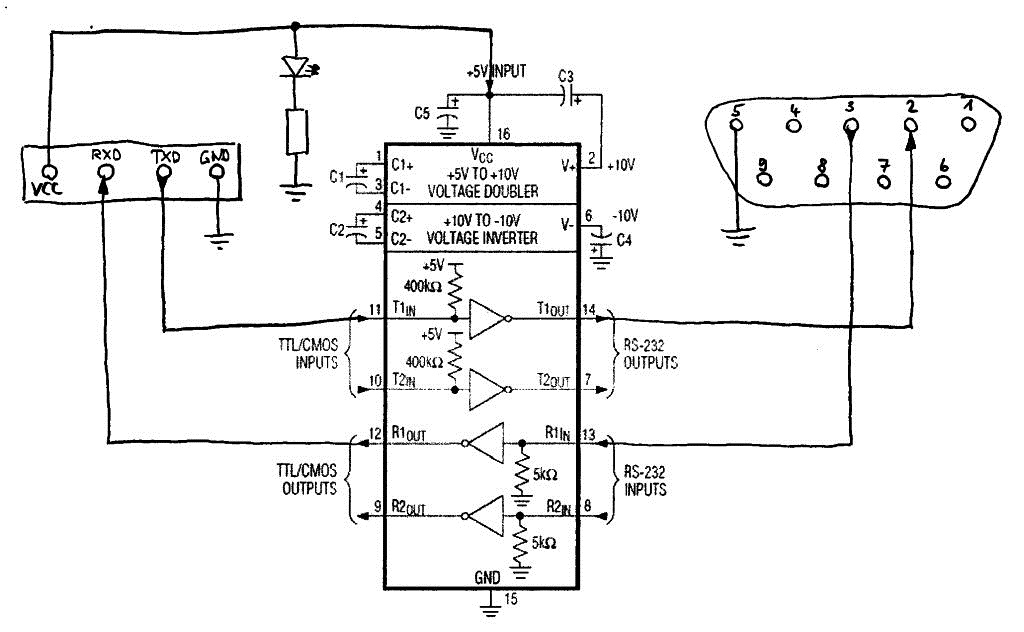

Schaltplan: - TTL TXD ist ein Eingang, muss mit TX vom Controller verbunden sein - TTL RXD ist ein Ausgang, muss mit RX vom Controller verbunden sein

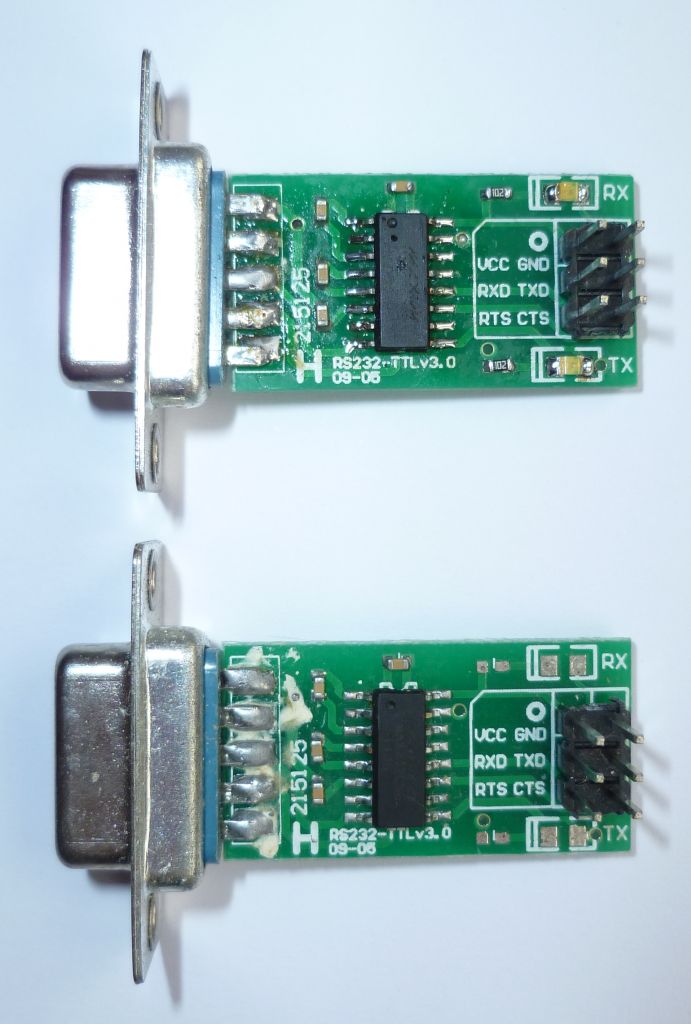

Eigenschaften: - MAX232CPE - RxD, TxD, RTS und CTS beschaltet - keine Power LED vorhanden - D-SUB ist weiblich - 5V-Versorgung - je eine LED für RX und TX kann, wenn nicht vorhanden, nachgerüstet werden, siehe dazu Schaltplan
Schaltplan: - TTL TXD ist ein Ausgang, muss mit RX vom Controller verbunden sein - TTL RXD ist ein Eingang, muss mit TX vom Controller verbunden sein - TTL RTS ist ein Ausgang, muss mit einem Eingang vom Controller verbunden sein - TTL CTS ist ein Eingang, muss mit einem Ausgang vom Controller verbunden sein

Eigenschaften: - MAX232CPE - RxD, TxD, RTS und CTS beschaltet - keine Power LED vorhanden - D-SUB ist weiblich - 5V-Versorgung
Schaltplan: - TTL TXD ist ein Ausgang, muss mit RX vom Controller verbunden sein - TTL RXD ist ein Eingang, muss mit TX vom Controller verbunden sein - TTL RTS ist ein Ausgang, muss mit einem Eingang vom Controller verbunden sein - TTL CTS ist ein Eingang, muss mit einem Ausgang vom Controller verbunden sein
